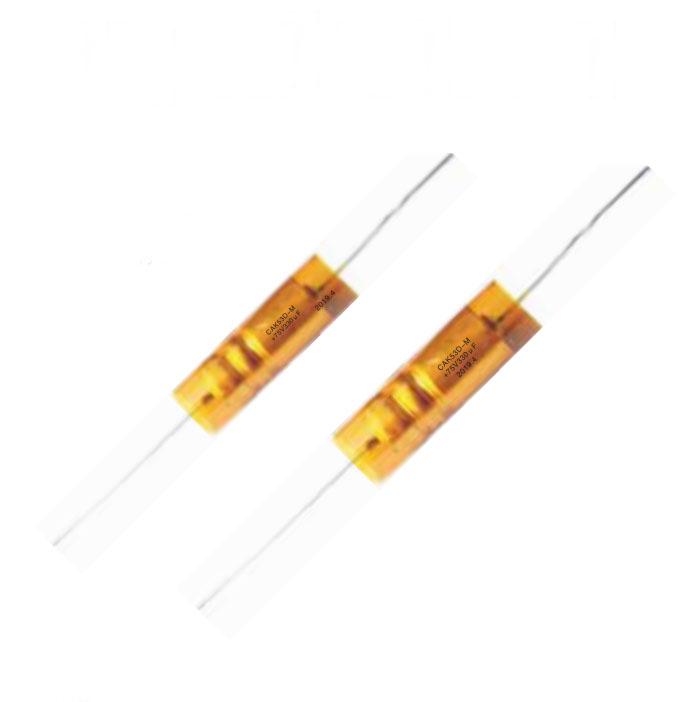

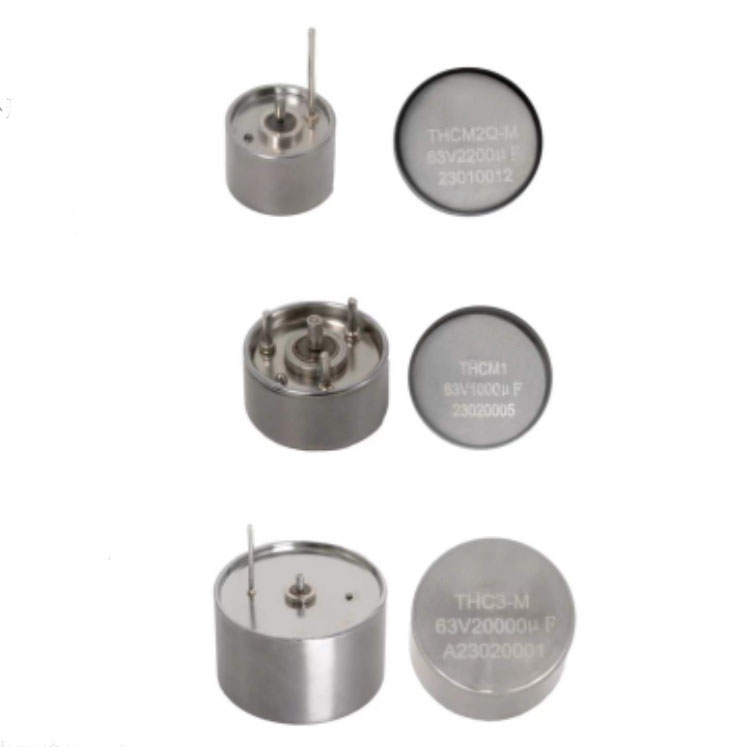

在去耦和滤波应用中，钽电容长期以来面临着多层陶瓷电容（MLCC）的激烈竞争。虽然MLCC凭借超低ESR和无极性优势抢占了大量市场，但钽电容凭借其独特的性能，在特定领域依然稳如泰山。
钽电容最大的优势在于其容量稳定性与直流偏置特性。陶瓷电容（特别是高介电常数的X5R、X7R材质）存在严重的“直流偏置效应”，即当施加直流电压时，其有效容量会大幅下降，有时甚至衰减超过80%。这意味着一颗标称10μF的陶瓷电容，在5V工作电压下可能只剩下2μF的容量。而钽电容的容量几乎不随直流电压变化，能提供真实的电容量，这在需要精确时间常数或大容量储能的电路中至关重要。
其次，在抗机械应力方面，两者表现迥异。MLCC是陶瓷材质，质地脆硬，对PCB板的弯曲非常敏感，容易因板弯产生裂纹导致短路。相比之下，钽电容（尤其是模压封装）具有更好的柔韧性和抗机械冲击能力，更适合应用在环境恶劣或经常振动的工业、汽车电子领域。
然而，MLCC在高频性能上具有压倒性优势。其ESR极低，非常适合处理MHz级别的高频噪声。而钽电容的ESR相对较高，且随着频率升高，其阻抗特性不如MLCC理想。此外，MLCC没有极性，PCB设计更灵活，且不存在钽电容那样的燃烧风险，安全性更高。
因此，在现代电路设计中，两者往往是互补关系而非替代关系。通常的做法是：利用MLCC滤除高频噪声，利用钽电容提供中低频段的能量缓冲和稳压。例如，在FPGA的电源设计中，通常会在电源入口放置大容量钽电容作为“能量水池”，而在芯片引脚附近并联多颗小容量MLCC以应对瞬间的电流跳变。
理解钽电容与陶瓷电容的特性差异，根据具体电路需求进行组合搭配，才能发挥出最佳的电源完整性效果。
