液体钽电容与固体钽电容选型对比及电源拓扑适配策略
日期： 2026-07-16 13:11
浏览次数:
在高压储能电源、精密模拟电路、脉冲功率电路设计中，工程师常面临液体钽电容、二氧化锰固体钽电容、聚合物固体钽电容三者选型难题，三者结构差异决定适用拓扑完全不同，盲目替换易引发整机稳定性隐患甚至安全事故。
从基础电气参数来看，液体钽电容主打高压、自愈能力、脉冲耐受、宽温长期稳定性；二氧化锰固体钽电容体积紧凑、适合中低压通用滤波，但存在热失控起火风险，电压降额要求极高；聚合物固体钽电容具备超低ESR、优异高频性能，适合低压高频CPU/板卡电源，但其耐高压、耐高温老化性能有限，不适合长期高压储能母线应用。液体钽电容依靠液态电解质实现优异的高压自愈能力，可反复修复介质微小损伤，适合主母线低频储能滤波、掉电保持、脉冲缓冲电路；但整体ESR偏高、体积偏大、高频滤波性能弱，不适合单独用作MHz级高频去耦；聚合物钽电容ESR极低，适合高频噪声抑制，但整体耐压上限偏低，不适合高压直流母线长时储能。

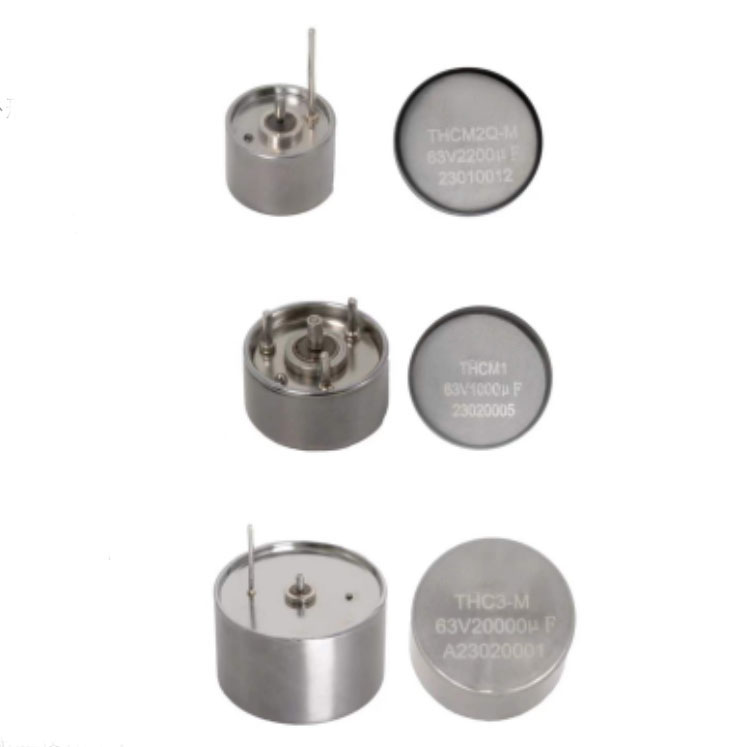

拓扑适配差异显著：在高压直流母线、长时储能备份电源、掉电维持电路、大功率脉冲驱动电路，优先选用气密封液体钽电容，发挥其高耐压、自愈修复、大脉冲充放电能力，保障长时间稳压与掉电续航能力；在低压DC-DC转换器输出端、FPGA/处理器核心供电高频去耦电路，优先选用聚合物钽电容搭配MLCC陶瓷电容组合，优化高频阻抗特性；普通消费电子产品、成本敏感型通用板卡，不建议使用液体钽电容，避免成本冗余与体积浪费。
电压降额策略差异极大：液体钽电容需依据工作温度、纹波和浪涌情况做50%及以上电压降额，预留足够自愈和瞬态裕量；聚合物钽电容可适当降低降额比例，但高温工况仍需保留足够余量；二氧化锰固体钽电容必须执行严格大比例降额并配合限流保护电路，规避起火风险。极性保护方面，三者均为有极性钽电容，严禁持续反向电压，液体钽电容对反向电压耐受度最低，设计时必须加入防反接电路、完善PCB极性标识。
复合滤波架构是最优方案：主母线使用高压液体钽电容做低频储能和稳压，搭配MLCC或聚合物钽电容做高频噪声滤除，兼顾长时储能稳压能力和瞬态高频响应能力。设计仿真阶段需进行全工况纹波、浪涌和温度仿真，精确计算实际稳态电压、瞬态峰值电压与纹波电流参数，完成型号参数校核。
综上选型核心原则：以工作电压、温度区间、服役年限、脉冲/掉电需求作为首要判定指标，而非单纯依据容值参数替换。理解结构差异与失效模式差异，才能兼顾可靠性与系统性能，避免电路隐患。
