工程师必看！钽电容选型、使用规范与失效预防方案
日期： 2026-07-10 17:04
浏览次数:
大量硬件项目反馈，钽电容量产阶段出现短路、冒烟、烧毁问题，多数并非元器件质量缺陷，而是选型参数、电路设计、焊接使用不规范导致。本文总结钽电容五大失效诱因，配套标准化选型规则与电路保护方案，彻底规避量产风险。

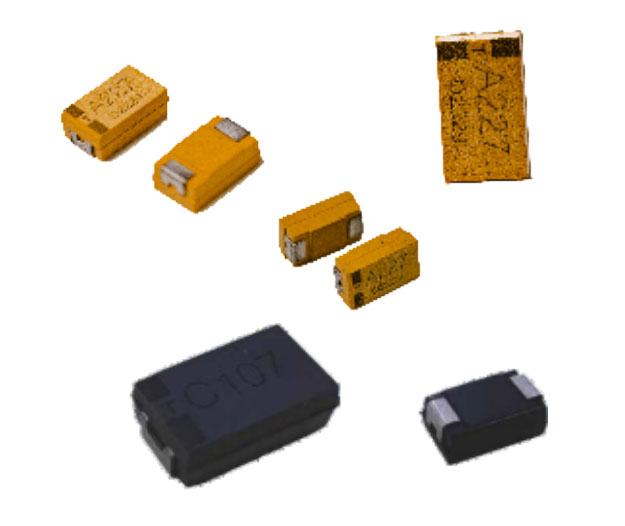

一、钽电容最常见五大失效原因
极性反接（瞬时致命故障）
钽电容为有极性元件，阳极、阴极不可颠倒，反接通电瞬间，五氧化二钽介质层被电解破坏，直接短路发热，短时间内烧毁PCB。批量生产时丝印标识模糊、人工插件失误是主要诱因。
过压与电压余量不足
二氧化锰钽电容对电压极度敏感，若工作电压接近额定值，电路浪涌尖峰极易击穿介质。高温环境下电容实际耐压会大幅下降，85℃以上每升温1℃，耐压衰减约2%，无足够余量极易热失控。
纹波电流超标
高频开关电源大纹波电流流经电容ESR持续发热，内部温度累积，加速电解质老化，长期使用出现容量衰减、短路失效。
浪涌电流冲击
设备上电瞬间，电容充电浪涌电流可达稳态10倍以上，无限流措施会造成内部电极损伤，隐性失效，后期批量故障。
焊接与机械应力损伤
贴片回流焊温度曲线超标、手工烙铁长时间加热、PCB弯折挤压，会导致钽电容内部烧结钽块开裂，漏电流持续升高，缓慢失效。
二、标准化选型降额规则（行业通用标准）

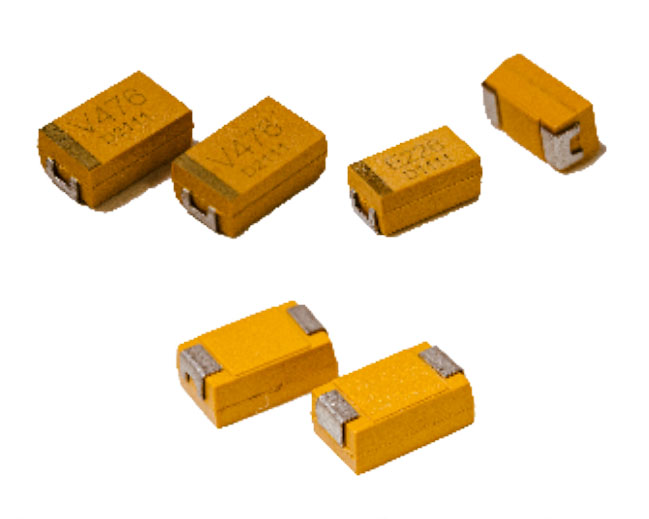

二氧化锰固态钽电容：常温工作电压≤额定电压60%，工业高温场景降至50%；5V电路优先选用10V规格；
聚合物钽电容：工作电压≤额定电压80%，瞬态尖峰不超过额定值；
纹波电流：最高温度下电容额定纹波电流≥电路实际纹波1.5倍；
温度选型：＞105℃高温环境禁用聚合物钽，选用耐高温MnO₂车规型号。
三、电路保护设计方案
防反接：电源输入端串联肖特基二极管，关键电路增加反向保护；PCB丝印加粗阳极“+”标识，贴片器件统一方向；
限流防浪涌：钽电容前端串联1~10Ω限流电阻，或并联PPTC自恢复保险丝，抑制上电冲击电流；
高压尖峰抑制：电源端口增加TVS瞬态抑制二极管，吸收电压浪涌；
散热布局：大功率滤波钽电容远离功率芯片、发热器件，预留散热空间。
四、生产使用注意事项
贴片焊接严格遵循厂家温度曲线，避免长时间高温烘烤；成品PCB避免大力弯折、挤压电容区域；仓储环境保持干燥，高湿环境提前烘烤除湿，降低漏电流。
遵循以上选型与设计规范，可将钽电容失效概率降低95%以上，杜绝量产返工、售后安全隐患，大幅提升整机设备可靠性。
